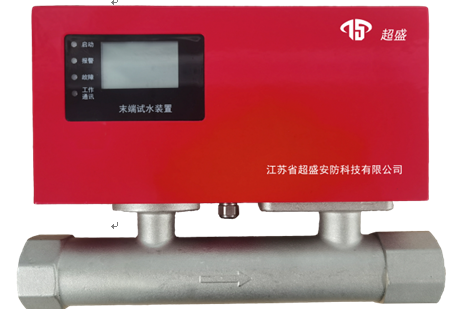

自动末端试水装置
订购热线：13810622128
CS-ZDMD自动末端试水装置是安装在每组报警阀组或者防火分区管网的最不利点喷头处，检验系统启动、报警及联动等功能的装置。自动末端试水装置可检测最不利点处的喷头真实工作压力是否达到规定值，同时检测在规定时间内喷头能否达到规范规定的流量值。
自动末端试水装置可实时显示所检测管道的压力、流量及阀门的开关状态，并通过系统总线与监控主机通讯。
适用于工业及民用建筑，如写字楼、商业、综合体、酒店、机场、各种场馆、工厂、仓库等设有自动喷水灭火系统的场所。
自动末端试水装置符合的国家标准
满足国标GB5135.21-2011《自动喷水灭火系统第21部分：末端试水装置》
·设备参数
产品尺寸 207*155*50mm
工作电源 15~28VDC
功 耗 充电功耗<2.5W，待机功耗<0.2W
通讯方式 RTBUS 无极性二总线 4G CAT.1
通讯距离 最远1500m
连接形式 螺纹DN25
防护等级 Ip65
压力测量精度 1.60%FS
压力测量分辨率 0.001MPa
工作温度 -20°C~+55°C
贮存温度 -20°C~+70°C
选型表
| 型号
|
规格
|
公式流量系数
|
连接形式
|
|
ZSPM-80/1.2-DX-S1320
|
C/T
|
80±4
|
螺纹DN25
|
|
ZSPM-115/1.2-DX-S1320
|
115±6
| ||
|
ZSPM-200/1.2-DX-S1320
|
200±10
| ||
|
C:4G CAT.1 T:RTBUS 无极性二总线
| |||
技术参数
| 工作电源
|
15~28VDC
|
|
指示灯
|
工作状态灯（绿色）、启动灯（红色）、 故障灯（黄色）、报(红色)
|
|
功耗
|
充电功耗<2.5W，待机功耗<0.2W
|
|
通讯方式
|
无极性二总线RTBUS/4G CAT.1
|
|
通讯距离
|
最远1500m
|
|
压力测量精度
|
1.60%FS
|
|
压力测量分辨率
|
0.001MPa
|
|
人机界面
|
可显示设备状态、装置电量、水压、 设备RQC、累计流量、阀门状态。
|
|
工作温度
|
－20℃~＋55℃
|
|
贮存温度
|
－20℃~＋70℃
|
|
相对湿度
|
≤95％（40℃±2℃无凝露）
|
|
防护等级
|
IP65
|
